原理&結構
LV65智能靜壓液位變送器是集液位測量、顯示、變送輸出于一體的智能化測控產品，對傳感器非線性、溫度漂移進行修正補償，通過手操器在線調整變送器參數，實現精確的數字/數據傳輸、現場設備診斷、遠程雙向通訊
特點
●測量范圍廣,全結構
●具有HART通訊協議或RS485通訊協議
●高亮度LCD壓力現場顯示&LED訂貨可選
應用
"對316L不銹鋼無腐蝕的液體高度靜壓測量
應用于石油、化工、冶金、電力、水文等工業過程現場 "
技術參數
|
量程范圍： |
0...0.5m to 50m |
|
允許過載： |
小于等于額定量程的1.5倍或1100bar（取最小值） |
|
壓力類型： |
表壓；絕壓；密封參考?jí)盒?/span> |
|
精確度： |
±0.10%（0-100bar） |
|
±0.25%（0-100bar） |
|
|
±0.5%（0-1000bar） |
|
|
長期穩定性： |
±0.2%F.S/年 |
|
|
±0.03%F.S/℃（≤1bar） |
|
零點溫度漂移： |
±0.02%F.S/℃（＞1bar） |
|
|
±0.03%F.S/℃（≤1bar） |
|
滿度溫度漂移： |
±0.02%F.S/℃（＞1bar） |
|
工作溫度： |
-20℃...80℃ |
|
儲存溫度： |
-40℃...120℃ |
|
供電電源： |
12.5...30VDC |
|
輸出信號： |
4...20mA；1...5VDC；0...5VDC； |
|
壓力接口： |
M20×1.5；G1/2；或用戶自選 |
|
顯示范圍： |
-1999...9999 |
|
安裝方式： |
垂直軸向安裝 |
|
外殼材質： |
鑄鋁；不銹鋼1.4301(304) |
|
膜片材質： |
不銹鋼1.4435(316L) |
|
O型密封圈： |
氟橡膠 |
|
絕緣電阻： |
100MΩ 100VDC |
|
外殼防護等級： |
IP65&IP67 |
|
通訊協議 |
HART；RS485 |

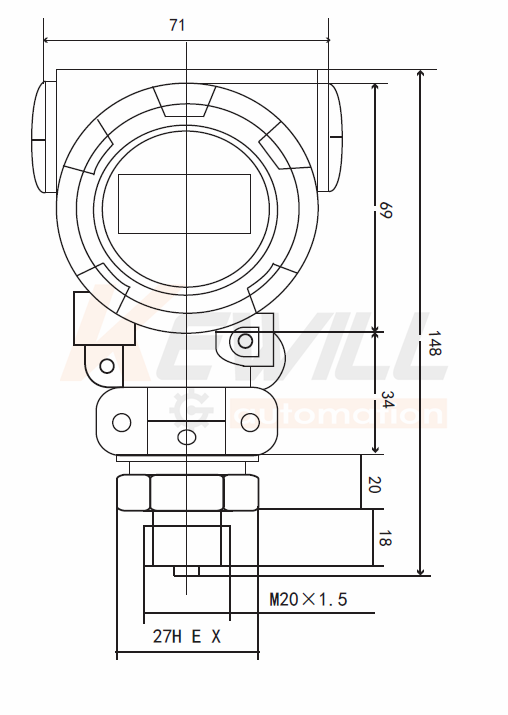

外形結構（單位：mm）

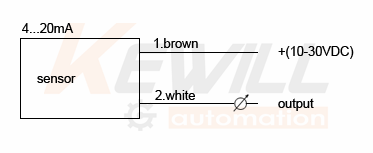

電氣接線圖
量程范圍代碼表
|
(單位m，米) |
|
|
范圍值 |
選型代碼 |
|
0…0.5m |
M0.5 |
|
0…1m |
M1 |
|
0…2m |
M2 |
|
0…3m |
M3 |
|
0…4m |
M4 |
|
0…5m |
M5 |
|
0…~m |
M~ |
|
0…10m |
M10 |
|
0…~m |
M~ |
|
0…50m |
M50 |
|
(單位cm，厘米) |
|
|
范圍值 |
選型代碼 |
|
0…50cm |
CM50 |
|
0…100cm |
CM100 |
|
0…200cm |
CM200 |
|
0…300cm |
CM300 |
|
0…400cm |
CM400 |
|
0…500cm |
CM500 |
|
0…~cm |
CM~ |
|
0…1000cm |
CM1000 |
|
0…~cm |
CM~ |
|
0…5000cm |
CM5000 |
|
(單位mm，毫米) |
|
|
范圍值 |
選型代碼 |
|
0…500mm |
MM0.5 |
|
0…1000mm |
MM1000 |
|
0…2000mm |
MM2000 |
|
0…3000mm |
MM3000 |
|
0…4000mm |
MM4000 |
|
0…5000mm |
MM5000 |
|
0…~mm |
MM~ |
|
0…10000mm |
MM10000 |
|
0…~mm |
MM~ |
|
0…50000mm |
MM50000 |
注：若所需液位范圍不在標準列表中， 可按客戶要求設定測量范圍值并進行現場顯示或遠傳輸出。 例如所需液位高度范圍：5.5米，可將液位范圍代碼寫為M5.5；250厘米，選型代碼為CM250；800毫米，選型代碼為MM800。
參數表
|
LV65- |
智能靜壓液位變送器 |
|||||||
|
|
量程 |
|||||||
|
|
單位：米m |
|||||||
|
|
單位：厘米cm |
|||||||
|
|
單位：毫米mm |
|||||||
|
|
介質種類 |
|||||||
|
|
水介質（標稱密度1.0X10³㎏/m³） |
|||||||
|
|
油品或混合介質（密度需要訂貨時備注） |
|||||||
|
|
過程連接接口螺紋（外螺紋） |
|||||||
|
|
G1/2 （*） |
|||||||
|
|
M20*1.5 （*） |
|||||||
|
|
輸出信號類型 |
|||||||
|
|
4...20mA輸出（*） |
|||||||
|
|
0…5V輸出 |
|||||||
|
|
1…5V輸出 |
|||||||
|
|
精度等級 |
|||||||
|
|
0.20% |
|||||||
|
|
0.50% |
|||||||
|
|
顯示類型 |
|||||||
|
|
無選配件需求 |
|||||||
|
|
LCD顯示單元 |
|||||||
|
|
LED顯示單元 |
|||||||
|
|
（特殊備選項）VARIO |
|||||||
|
|
無選配件需求 |
|||||||
|
|
LCD顯示單元 |
|||||||
|
|
HART通訊協議 |
|||||||
|
|
RS485通訊協議 |
|||||||
|
LV65- |
|
|
|
|
|
|
|
←選型示例 |
